רכישת חלקי מתכת-באמינות גבוהה עבור EV HVDC מגע וממסרים HVDC

עמידה בספי התמוטטות התרמיים והחשמליים המחמירים של ארכיטקטורות טעינה מהירה של 800V דורשת בחירת חומר מדויקת עבור מעטפות פנימיות של מגע HVDC למעטפות פנימיות של מגע קרמי מרותך מתכתי. קרמיקת אלומינה בטוהר גבוה (Al2O3 גדול או שווה ל-95%) מספקת את החוזק הדיאלקטרי הדרוש (גדול מ-20 קילו וולט/מ"מ או שווה לו) ועמידות בפני זעזועים תרמיים (ΔT גדול מ-300 מעלות או שווה ל-300 מעלות) כדי לדכא קשתות חשמליות באנרגיה גבוהה תחת עומס חשמלי של 1000A, ולמנוע מיתוג מערכות חשמליות במעגל חשמלי של 1000A.

פלטפורמות מתח גבוה של 800V מהדור הבא בכלי רכב חשמליים מניעות זרמי פעולה רציפים העולים על 500A וזרמי הפסקה קצרים עד 3000A. בתנאי הפעלה חמורים אלו, בתי פולימר סטנדרטיים או קרמיים בדרגה נמוכה סובלים מהתפשטות פני השטח ומסדקים תרמיים עקב התפשטות פלזמה מהירה של קשת.

כדי לעמוד בתקני הבטיחות של IEC 60947‑4‑1 ו-ISO 6469‑3, בתי EV אלומינה קרמיים חייבים לשמור על שלמות מבנית ועמידות בידוד העולה על 10¹⁰ Ω בטמפרטורות של עד 250 מעלות. הטבלה הבאה משווה מפרטים טכניים סטנדרטיים בין חומרי מארזים נפוצים המשמשים בייצור ממסר:

מארז הקרמיקה הוא בדרך כלל רק חלק אחד מהמכלול. אתגר הייצור נמצא בממשק שבין גוף הבידוד הקרמי למבנה המתכת המוליך. מסלול ייצור באמצעות קרמיקה 95% אלומינה, נחושת T2Y2 ואטם פלדה מצריך יצירה מבוקרת, הכנת פני השטח, הכנת מתכת או צירוף, הלחמה ובדיקת מימדים.

EV Alumina Ceramic Housing: בקרות חומר וממדים

יש לציין EV Alumina Ceramic Housing המשמש סביב מגע HVDC לפי הרכב החומר, עובי הדופן, גיאומטריית הממשק ויציבות הממדים שלאחר התהליך.

סתתים קרמיים ראויים לשליטה נפרדת מכיוון שפגם קטן בקצה יכול להשפיע הן על הישיבה המכנית והן על מרחק הבידוד החשמלי המקומי.

מעטפת קרמיקה ממסר אלומינה לרכב חשמלי: משתני מפרקים מולחמים-

מעטפת קרמיקה ממסר אלומינה לרכב חשמלי עשויה לשלב בידוד קרמי עם רכיבי נחושת ופלדה באמצעות פעולת הלחמה מבוקרת. יש להקים את חלון התהליך סביב קצב חימום, טמפרטורת שיא, זמן החזקה, אטמוספירה, פינוי מפרקים וקצב קירור.

המטרה היא לא רק לייצר מפרק רציף ויזואלית. תהליך הייצור חייב להגביל הרטבה לא מלאה, הצטברות יתר של חומרי מילוי, התחממות יתר מקומית ולחץ שיורי.

ניתן להשתמש בבדיקת -חתך במהלך אימות התהליך כדי לבחון:

לצורך אישור הייצור, יש להסכים על שיטת הבדיקה ותדירות הדגימה עם המפרט ההנדסי של הלקוח.

רכיבים נושאי זרם- בתוך מגע HVDC חייבים לשלוט בהתנגדות בכל ממשק מוליך. יצירת החום עולה בריבוע הזרם לפי (P=I^2R). כתוצאה מכך, אפילו עלייה קטנה בהתנגדות למגע יכולה לייצר עלייה מדידה בטמפרטורה מקומית בזרם גבוה.

זה הופך את המצב הממדים של הממשק המוליך לרלוונטי ישירות לתכנון תרמי.

רכיבי נחושת T2Y2 ובקרת התנגדות-מגע

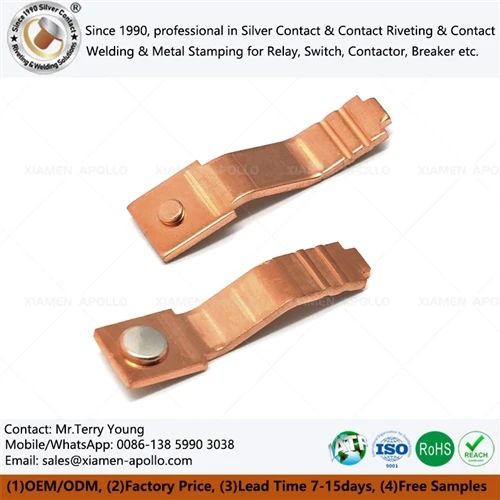

רכיבי נחושת יכולים לשמש כממשקים מוליכים בין המסוף החיצוני, מערכת המגעים והמכלול הפנימי. עבור שרטוט ייצור, יש לציין את דרגת הנחושת, עובי, שטוחות, גיאומטריית חור, מצב פני השטח ושיטת החיבור.

עבור רכיבי נחושת מוטבעים, הטבעה מתקדמת יכולה לספק גיאומטריה ניתנת לחזרה בנפח הייצור, אך יש לעקוב אחר שחיקה של התבנית מכיוון שגדילת הקוצים וסחפת ממדים יכולים להתרחש בהדרגה לאורך חיי הכלי.

EV Alumina Ceramic Relay Housing ועיצוב נתיב תרמי

בית ממסר EV Alumina Ceramic Ceramic מבצע פונקציה שונה מנתיב זרם הנחושת. תרומתו העיקרית היא בידוד חשמלי, הפרדה מבנית והגנת הסביבה.

לממשק ההנדסי יש אפוא שתי דרישות שונות:

• נתיב חשמלי:התנגדות נמוכה ויציבה דרך הרכיבים המוליכים.
• נתיב בידוד:מרווח מבוקר, זחילה ושלמות דיאלקטרית דרך המבנה הקרמי.
• יש להעריך את שני הנתיבים בנפרד לפני שהם מוערכים כמכלול מגע שלם.

עבור יישומי זרם גבוה-, סימולציה תרמית צריכה לכלול את ההתנגדות של מסופים, ממשקי מגע, חיבורי פס ומפרקים מוליכים מולחמים. יש להעריך את הטמפרטורה הקרמית יחד עם מבנה המתכת שמסביב במקום להתייחס אליו כאל תכונה של חומר מבודד.

בקרת עיוות תרמי-תדר גבוה

הלחמה בתדירות גבוהה- יכולה לרכז חימום סביב אזור המפרק המיועד ולהפחית חשיפה תרמית מיותרת של רכיבים סמוכים. עם זאת, פרופיל החימום בפועל תלוי בגיאומטריה, בחומר, בסידור המתקן ובפרמטרים של התהליך.

ההסמכה לתהליך צריכה לרשום:

רשומת הייצור צריכה לחבר את משתני התהליך הללו לחלקת הרכיבים ולתוצאות הבדיקה.

רכיבי מתכת המשמשים סביב מכלולי קרמיקה HVDC עשויים לחוות חמצון במהלך אחסון, הלחמה, הרכבה ושירות. מצב פני השטח יכול להשפיע על התנהגות מגע חשמלי, יכולת הלחמה או הרטבת הלחמה בהתאם לרכיב.

ASTM B117 יכול לשמש כשיטת חשיפה למלח-כאשר תוכנית ההסמכה של הלקוח דורשת בדיקת קורוזיה, אך אין להתייחס אליה כקריטריון קבלה אוניברסלי עבור כל רכיב HVDC. יש להגדיר את משך הבדיקה, תצורת הדגימה ומגבלות הקבלה לפי מפרט היישום.

בקרת חמצון פני השטח עבור חלקי נחושת ומתכת מוטבעים

עבור רכיבי נחושת, פלדה או ברזל מוטבעים, בדיקת פני השטח צריכה להבחין בין שינוי צבע ייצור רגיל לבין חמצון המשפיע על החיבור המיועד או הממשק החשמלי.

טיפול פני השטח הנכון תלוי בדרגת המתכת, תהליך ההצטרפות ותפקוד החשמל הסופי. אין לבחור ציפוי רק למראה.

תיעוד חומרי RoHS ו-REACH

עבור צוותי רכש, תיעוד RoHS ו-REACH צריך להיות מקושר לחומר המסופק ולמגרש הייצור כאשר נדרש על ידי מערכת האיכות של הלקוח.

חבילת תיעוד שימושית יכולה לכלול:

רשומות הרכב החומרים, אישורי הספקים, הצהרות{0}}חומרים מוגבלות, זיהוי חלקת ייצור ודוחות בדיקה רלוונטיים.

כאשר נדרשת בדיקת קורוזיה, יש לרשום ASTM B117 כשיטת הבדיקה, בעוד שהלקוח צריך להגדיר את זמן החשיפה וקריטריוני הקבלה.

הסמכת הספק צריכה להפריד בין אימות חומר, אישור ממדים, אימות תהליכים ובדיקות פונקציונליות. דוגמה-ראשונה של מאמר העונה על מידות שרטוט אינה מוכיחה אוטומטית על יציבות תהליך-לטווח ארוך.

EV Alumina Ceramic Housing:-נתוני בדיקת מאמר ראשונים

עבור EV Alumina Ceramic Housing, דוח המאמר הראשון-צריך לזהות בדרך כלל את תיקון השרטוט, דרגת החומר, הממדים הקריטיים, ציוד הבדיקה ותוצאות המדידה.

דוח הבדיקה צריך להשתמש באותה גרסת שרטוט שסופקה לצוות הייצור. ערבוב של תיקונים שונים הוא מקור נפוץ למחלוקות אישורים מיותרות.

מגע קרמי DC מתח גבוה: אימות חשמלי ומכני

עבור מגע קרמי DC במתח גבוה, האימות צריך לשקף את המכלול המוגמר ולא רק את החומר הקרמי.

בהתאם למפרט המוצר, תוכנית ההסמכה יכולה לכלול:

יש ליישם את דרישות IEC 60947 בהתאם למגע הרלוונטי או קטגוריית מכשיר המיתוג-. מתח הבדיקה המדויק, משך הזמן, מחזור הסיבולת ומגבלות הקבלה צריכים להגיע ממפרט המוצר הרלוונטי.

בדיקת מפרקים קרמיים מתכתיים בקנה מידה ייצור

הממשק הקרמי המתכתי צריך לקבל תשומת לב רבה יותר כאשר המכלול מכיל חומרים מרובים עם התנהגות התפשטות תרמית שונה.

רצף בקרת איכות-מעשית הוא:

סקירת שרטוט ← אימות חומר נכנס ← בדיקת מימד קרמיקה ← בדיקת מתכת-חלק ← הכנת פני השטח ← בקרת תהליך הלחמה ← בדיקה ויזואלית ← בדיקת מימד ← בדיקה חשמלית ← שחרור מגרש.

רצף זה יוצר חיבור מדיד בין משתני תהליך לאיכות-חלק מוגמר מבלי להסתמך על קבלה מבוססת מראה-.

מהו סף דליפת ההליום הסטנדרטי עבור בתי ממסר קרמי אלומינה EV שלך?

כל בתי הממסר EV אלומינה קרמיקה בייצור המוני שומרים על קצב דליפת הליום מתחת ל-1 × 10⁻⁹ Pa·m³/s, שנבדקו באמצעות גלאי דליפה של ספקטרומטר מסה בוואקום גבוה בהתאם ל-ASTM E2741.

האם שיאמן אפולו יכולה להתאים אישית מארזי ממסר קרמיים מתכתיים בטמפרטורה גבוהה לפי שרטוטי 3D CAD קנייניים?

כֵּן. אנו מציעים ייצור מותאם אישית מלא של OEM/ODM המבוסס על קבצי STEP/IGES של הלקוח, התאמת דפוסי מתכת, טוהר קרמי (95% עד 99.5%) והרכבי סגסוגת הלחמה כדי להתאים לדרישות בידוד חשמלי ספציפיות.

מהו זמן ההובלה הטיפוסי לדגימות אב טיפוס מותאמות אישית והרצות ייצור בכמות גדולה?

דגימות אב טיפוס מותאמות אישית הכוללות מעטפות קרמיקה מתכתיות מיוחדות מיוצרות, נבדקות ונשלחות תוך 10 עד 15 ימי עסקים, בעוד שייצור נפח דורש בדרך כלל 10 עד 15 ימי עסקים, בהתאם לנפח ההזמנה.

שלח את השרטוט העדכני ביותר ואת נפח היעד השנתי כדי להתחיל סקירה טכנית שלEV HVDC ממסרים קרמיים, מכלולים מולחמים, חלקי מתכת מוטבעים ורכיבי מגע ממסר.
