כמרכיב ליבה במערכות בקרה חשמליות, ממסרים נמצאים בשימוש נרחב בציוד חשמלי ובמערכות אוטומציה שונות. זה לא רק מכשיר מיתוג, אלא גם ממלא תפקיד הכרחי בהנדסת חשמל מודרנית.
הגדרה בסיסית של ממסר
ממסר הוא התקן מיתוג חשמלי המבוסס על פעולה אלקטרומגנטית, השולט על מצב המתג של המעגל על ידי קליטת אותות זרם. הוא מורכב בדרך כלל מאלקטרומגנטים, קפיצים, מגעים וכו'. כאשר זרם זורם דרך סליל הממסר, האלקטרומגנט יוצר שדה מגנטי, המניע את פעולת המגעים, ובכך מממש את השליטה במעגל. השימוש בממסרים יכול לממש שליטה מרחוק, הפעלה אוטומטית והגנת מערכת של ציוד חשמלי, ולשפר את הגמישות והאמינות של מערכות חשמל. שֶׁלָנוּמגעים מכסף מלאניתן ליישם על ממסרים, ולחומרים האיכותיים שלהם יש מוליכות טובה ועמידות בפני קורוזיה.
עקרון העבודה של ממסר
ממסר אלקטרומגנטי
- מנגנון משיכה אלקטרומגנטית:עקרון העבודה הבסיסי של ממסר אלקטרומגנטי הוא להשתמש במשיכה של אלקטרומגנט כדי להפעיל את המתג. כאשר זרם זורם דרך סליל הממסר, האלקטרומגנט מייצר שדה מגנטי, המושך את ליבת הברזל, ובכך מניע את תנועת המגעים. סגירה או פתיחה של המגעים משנה את מצב ה-on-off של המעגל.
- מגעים פתוחים וסגורים בדרך כלל:לממסרים אלקטרומגנטיים יש שני סוגים של מגעים: פתוחים בדרך כלל (NO) וסגורים בדרך כלל (NC). מגעים פתוחים בדרך כלל נשארים פתוחים כאשר הממסר אינו מופעל ונסגרים כאשר הממסר מופעל; מגעים סגורים בדרך כלל סגורים כאשר הממסר אינו מופעל ונפתחים לאחר האנרגיה. שינויי המצב של מגעים אלה קובעים את פעולת המיתוג של המעגל.
ממסר מצב מוצק
- בידוד אופטואלקטרוני:ממסרי מצב מוצק משתמשים בטכנולוגיית בידוד אופטו אלקטרוני ואין להם חלקים נעים מכניים. הוא מייצר אותות אור באמצעות דיודות פולטות אור LED כדי להפעיל חיישנים פוטו-אלקטריים, ובכך לשלוט במצב המיתוג של מעגל המוצא. העיצוב של ממסרי מצב מוצק גורם לו להיות בעל מהירות תגובה גבוהה ועמידות.
- יתרונות:בהשוואה לממסרים אלקטרומגנטיים, לממסרי מצב מוצק חיי שירות ארוכים יותר, מהירות מיתוג מהירה יותר, עמידות גבוהה יותר לרטט, ללא רעש ובלאי מכני, והם מתאימים ליישומים בתדירות גבוהה והספק גבוה.
ממסר זמן
- פונקציית תזמון:ממסר הזמן משלב פונקציית השהיית זמן במעגל שלו. כאשר הממסר מקבל אות התחלה, הוא משנה את מצב המתג לאחר עיכוב זמן מוגדר. סוג זה של ממסר משמש לעתים קרובות להתנעה מושהית, עצירה ובקרת תהליך של ציוד.
- בַּקָשָׁה:לדוגמה, ממסר הזמן יכול לשמש כדי לשלוט בהשהיית ההתחלה של המנוע כדי למנוע את הגל הזרם בעת ההפעלה, או לעכב את הכיבוי לאחר עצירת המנוע כדי למנוע כיבוי פתאומי של הציוד.
ממסר חכם
- פונקציית בקרה משולבת:לממסרים חכמים מודרניים יש לא רק פונקציות מיתוג בסיסיות, אלא גם משלבים יותר פונקציות בקרה, כגון ממשקי תקשורת (כגון RS485, CAN bus וכו'), התומכים בניטור ובקרה מרחוק.
- בַּקָשָׁה:בבתים חכמים ואוטומציה תעשייתית, ניתן לרשת ממסרים חכמים עם חיישנים ומערכות בקרה לשליטה לוגית מורכבת ורכישת נתונים, להשגת ניהול מערכת יעיל יותר. שֶׁלָנוּמגעי סגסוגת כסףניתן להשתמש במכשירי חשמל ביתיים חכמים, ולמוליכות שלהם יש פונקציית תגובה מהירה לזרם.
דוגמאות ליישום של ממסרים
בקרת מכשירי חשמל ביתיים
תרמוסטט: במכשירי חשמל ביתיים כמו מזגנים ומקררים משתמשים בממסרים לבקרת טמפרטורה. לדוגמה, התרמוסטט במקרר משתמש בממסרים כדי להפעיל ולכבות את המדחס ולהתאים את מצב הפעולה בהתאם לשינויי הטמפרטורה.
בקרת תוכנית: בקרת תוכנית במכונות כביסה מסתמכת גם על ממסרים, המשמשים לשליטה בשלבי כביסה שונים.
אוטומציה תעשייתית
מערכת בקרת PLC: באוטומציה תעשייתית, ממסרים משמשים כיחידות ביצוע של PLC (בקר לוגי לתכנות) לשליטה בהפעלה וכיבוי של מכונות וציוד. PLC שולט בציוד בקו הייצור באמצעות ממסרים לפעולות אוטומטיות.

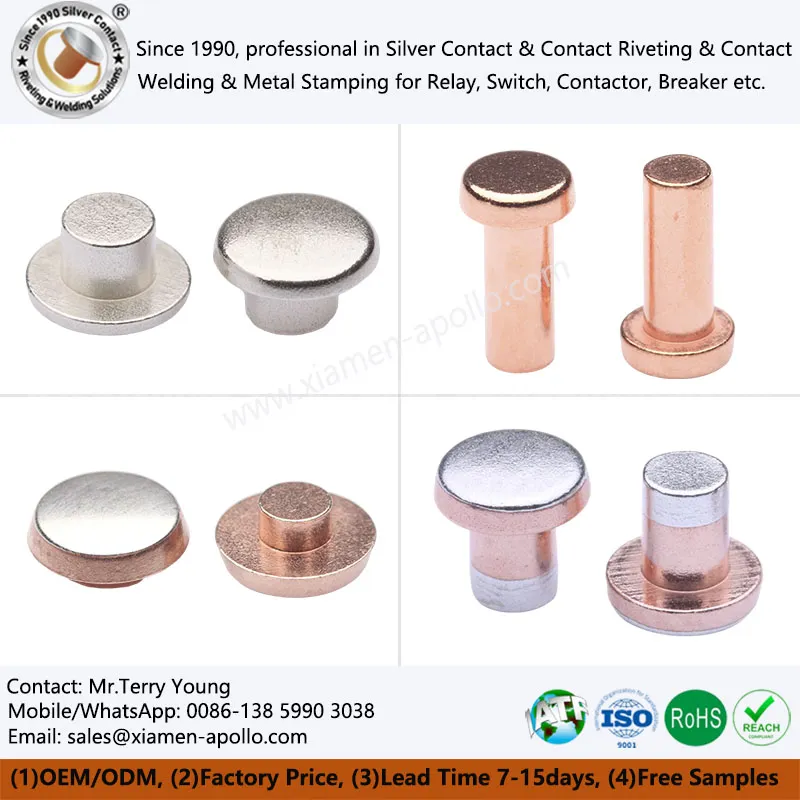

בקרת קו ייצור: יישום ממסרים בקווי ייצור הוא קריטי. הם מתאמים ומכינים תהליכי ייצור על ידי שליטה מדויקת בכל תחנת עבודה. שֶׁלָנוּמסמרות מגע מכסף מלאבשימוש בממסרים לא רק מבטיחים העברת זרם יעילה, אלא גם משפרים מאוד את עמידות הבלאי והאמינות של המגעים.
ניהול תנועה
בקרת רמזורים: ממסרים אחראים על בקרת המיתוג של הרמזורים במערכת הרמזורים כדי להבטיח תנועה חלקה ובטוחה. ממסרים משמשים למעבר אוטומטי בין מצבי אות שונים כדי להבטיח את יישום כללי התנועה.
מערכת איתות רכבת: ממסרים משמשים במערכות איתות רכבת כדי לשלוט על אותות הריצה של רכבות, להבטיח מרחקים בטוחים בין רכבות ולמנוע תאונות.
מערכת חשמל
הגנת מתח: במערכות חשמל, ממסרים משמשים להגנת עומס יתר, הגנה מפני קצר חשמלי ופונקציות נוספות. כאשר הזרם חורג מהערך שנקבע, ממסר ההגנה ינתק אוטומטית את המעגל כדי למנוע נזק לציוד.
בקרת עומס: ממסרים משמשים למעבר אוטומטי של עומסי הספק, כגון החלפת כוח גיבוי בתקופות שיא של צריכת חשמל כדי לייעל את השימוש במשאבי החשמל.
בית חכם
מתג חכם: ממסרים משמשים במערכות בית חכם לשליטה בתאורה, מיזוג אוויר וציוד אחר. על ידי חיבור למערכת הבית החכם, הממסר יכול להתאים אוטומטית את מצב המכשיר בהתאם לצרכי המשתמש.
שלט רחוק: משתמשים יכולים לשלוט מרחוק בממסרים באמצעות יישומי טלפון נייד או עוזרים קוליים כדי להחליף מכשיר ביתי ולשפר את נוחות החיים.
החשיבות של ממסרים בטכנולוגיה מודרנית
ההתקדמות הטכנולוגית מקדמת פיתוח ממסרים
פיתוח אינטליגנטי: ממסרים מודרניים הופכים ליותר ויותר אינטליגנטיים, משלבים יותר פונקציות, כגון שליטה מרחוק, ניטור נתונים וכו'. הופעת הממסרים החכמים הופכת את בקרת המערכת לגמישה ויעילה יותר. מסמרות ה-Silver Solid Contact שלנו מאמצות מערכות בקרה חכמות בתהליך הייצור, והדיוק של המוצרים וטוהר החומרים מובטחים היטב.
שיפור חומרים ותהליכים: היישום של חומרים חדשים ותהליכי ייצור מתקדמים שיפר את העמידות והביצועים של ממסרים. לדוגמה, השימוש בסגסוגות בטמפרטורה גבוהה ובחומרים עמידים בפני קורוזיה שיפר את האמינות של ממסרים בסביבות קשות.
יישום ממסרים באוטומציה ומערכות חכמות
תעשייה 4.0: בעידן התעשייה 4.0, ממסרים ממלאים תפקיד חשוב בקווי ייצור אוטומטיים ובמערכות ייצור חכמות. הם עוזרים להשיג בקרה מדויקת ואיסוף נתונים של תהליכי הייצור.
תחבורה חכמה: במערכות תחבורה חכמות, מסמרות מגע מכסף מלא שלנו ממלאות תפקיד מפתח בממסרים, ומשפרות משמעותית את רמת המודיעין של ניהול התעבורה על ידי שליטה מדויקת ברמזורים ומערכות ניטור כבישים.
מגמת התפתחות עתידית של ממסרים
אינטגרציה גבוהה יותר: ממסרים עתידיים ישלבו יותר פונקציות, כגון חיישנים, מודולי תקשורת וכו', כדי להשיג משימות בקרה מורכבות יותר.
הגנה ירוקה וסביבה: פתח ממסרים ידידותיים לסביבה כדי להפחית את ההשפעה על הסביבה, לשפר את יעילות האנרגיה ולעמוד בדרישות של פיתוח בר קיימא.
המוצרים שלנו

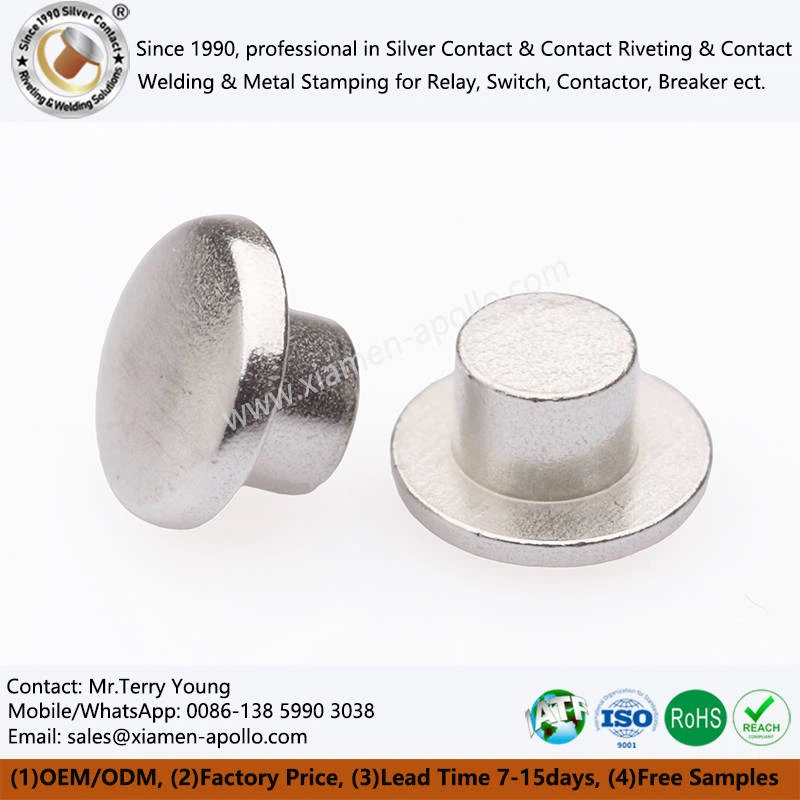

המוצק שלנוקשר כסףמסמרות ידועות במוליכות המצוינת שלהן ובהתנגדות המגע הנמוכה שלהן, והן מיועדות ליישומים חשמליים בעלי דיוק גבוה ובתדר גבוה. הטוהר הגבוה של הכסף מבטיח יעילות הולכת זרם מעולה, המאפשרת למגעים להישאר יציבים תחת עומס זרם ולהפחית את אובדן האנרגיה. בין אם נעשה בהם שימוש במכשירים אלקטרוניים מתקדמים או במערכות בקרה קריטיות, המגעים הכסופים המלאים שלנו יכולים לספק אמינות חסרת תקדים וביצועים מצוינים, מה שמבטיח פעולה יציבה של ציוד בסביבות העבודה התובעניות ביותר.
בנוסף, העמידות המצוינת לחמצון ועמידות בפני קורוזיה של מגעי סגסוגת כסף גורמים להם לתפקד היטב בשימוש ארוך טווח. הם יכולים להתנגד ביעילות לשחיקה של משטח המגע על ידי גורמים סביבתיים ולשמור על מגע חשמלי יציב לאורך זמן.
